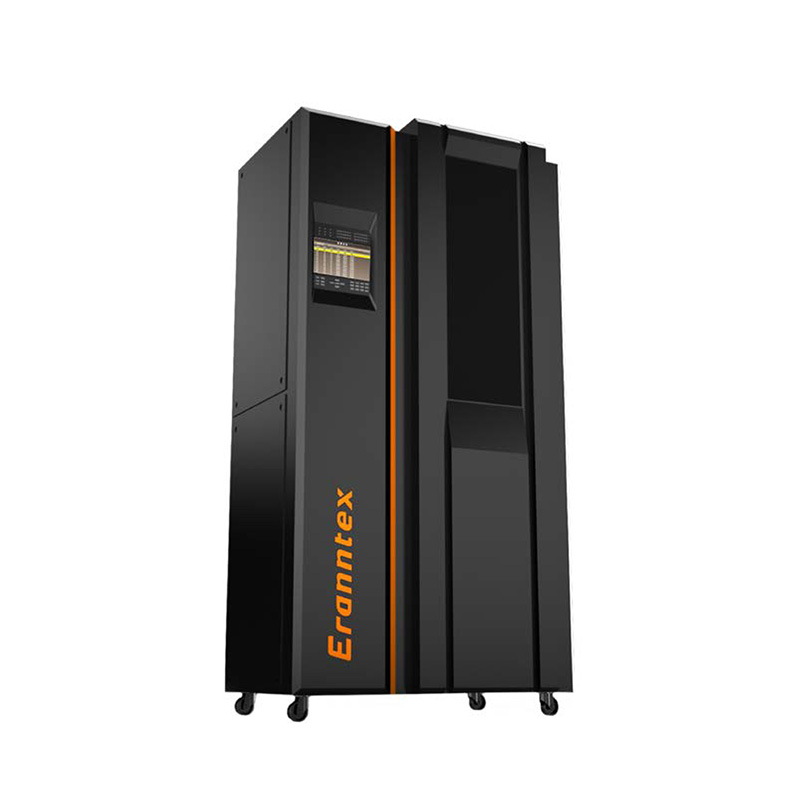

VOCs在線污染源監測系統產品描述：

DOAS-3000VOCs在線污染源監測系統主要應用于各種大氣排放污染源在線監測分析和廠界濃度在線監測。

主要原理是：采樣單元采集現場的煙氣或被測氣體，預處理單元對氣體進行過濾粉塵、溫降溫、電伴熱保溫、雙效除濕，并將被測氣體的溫度和濕度恒定在定范圍，再經過氣體檢測分析單元進行檢測分析，在顯示屏上實時顯示被測氣體濃度，并將數據信號向外傳輸?shù)絇LC或者電腦等終端，也可以通過無線GPRS或網絡傳輸?shù)皆品?wù)器，用戶再從服務器讀取數據，可以實現全球聯網監控分析。

整個過程為自動化處理，不需人為干預處理。

DOAS-3000VOCs在線污染源監測系統適用于各種溫濕或粉塵場合的氣體檢測分析，更適合對氣體的干燥度和潔凈度要求的分析儀。可選配自動反吹系統，否則需要定期手動維護清洗粉塵過濾器。整個采樣管路具有保溫和電伴熱恒溫控制功能，即利于除去水汽又可防止部分氣體溶于冷凝水提檢測分析的精度，冬天結冰環境防止采樣管路結冰。DOAS-3000內置雙效壓縮機水冷除濕系統和1米精細粉塵過濾取樣頭(法蘭安裝)，采樣距離70米，自動降溫、自動排水、過濾焦油。可以將氣體的穩定控制在4℃或5℃，滿足各種原理的分析儀器對氣體的濕度和潔凈度的要求。

VOCs在線污染源監測系統參照法規：

《火電廠大氣污染物排放標準》 GB13223-96

《中華人民共和大氣污染防治法》 2000年9月1日起實施

《火電廠煙氣連續監測系統典型設備技術規范書》 G-HB97-01

《火電廠煙氣連續排放連續監測技術規程》 HJ/T-2000

《固定污染源排放中顆粒物測定與氣態污染物采樣方法》 GB/T16157-1996

《煙氣采樣器技術條件》 HJ/T47-1999

《煙氣采樣器技術條件》 HJ/T48-1999

《固定污染源煙氣排放連續監測技術規范》 HJ/T75-2007

《固定污染源煙氣連續監測系統要求及檢測方法》 HJ/T76-2007

VOCs在線污染源監測系統產品特性：

戶外防水設計，防護等IP66，快速檢測分析，穩定可靠。

標準采樣距離為70米，可將氣體分析單元內置于機箱內，也可以外置。

標準預處理溫度為800℃，可以預處理2000℃的煙氣。

9寸顯示屏，可集成顯示各類探頭參數和控制其他設備。

網絡傳輸、4-20mA輸入、RS485輸入、4-20mA輸出、RS485通訊。

linux操作系統，觸摸屏，16G大容量SD存儲卡、U盤存儲。

選配：無線傳輸、聲光報警、數據打印功能。

VOCs在線污染源監測系統原理介紹：

將樣氣按照分析儀能夠接受的壓力、溫度、濕度、流量、(含塵量)、以及干凈程度完成其處理功

能，主要完成以下幾項工作：

樣品取樣：用真空取樣泵或直流無刷泵將樣氣從煙道等環境中抽出

粉塵過濾：被測氣體經過精密粉塵過濾器再進入取樣管路，如果是粉塵環境需要選配自動反吹系統

降溫處理：通過取樣探頭和取樣管路降溫，可以處理2000℃以內的氣體

伴熱功能：加熱、保溫，防止水汽凝露和部分氣體溶于水，冬天防止采樣管路結冰

除濕系統：雙效壓縮機水冷除濕系統，將氣體的穩定控制在4℃或5℃，自動排水

焦油處理：樣氣經過焦油過濾器以后除去殘余焦油和殘余粉塵

精密過濾：采用度精密的過濾器對分析儀器進行再次設防，防止污染和損壞檢測單元

檢測分析：實時檢測并顯示濃度，并以4-20mA/RS485等信號方式傳輸數據，也可以通過無線傳輸或網絡傳輸?shù)竭h程服務器或環保局、監測站

流量調節：控制氣體的進氣量

氣體切換：進行被測氣體、標準氣體或空氣的切換

處理后的：4℃或5℃可設置

VOCs在線污染源監測系統技術參數：

系統構成：

采樣單元

樣氣預處理單元

氣體分析單元

檢測參數：VOCs、SO2、NOX、O2、CH4、CO、CO2、NH3、H2S等各種氣體，也可以檢測風速、

風向、雨量、大氣壓力、管道壓力、溫濕度等氣象參數，也可選配皮托管檢測煙氣溫度、

壓力、流量等參數

測量范圍：視檢測現場的實際需求而定

檢測原理：PID光離子，其他氣體監測分析可選電化學、紅外(NDIR)、激光(TDLAS)、

差分紫外光譜(DOAS)等原理

采樣溫度：- 40℃~800℃(標準)，選配：- 40℃~1300℃、- 40℃~2000℃

采樣濕度：0~99%RH，可預處理濕氣體

主機工作環境：- 40℃~70℃，≤95%RH

工作方式：在線式連續工作，泵吸式采樣(正壓、負壓、真空環境都可以)

采樣距離：標準70米

采樣流量：可調，4升/分鐘(標準)，10升/分鐘，可選

工作電壓：220VAC，50HZ

輸出信號：4~20mA、RS485、多路無源觸點，選配：無線傳輸、網絡傳輸

外形尺寸：1800mm*800mm寬*450mm厚

防護別：IP66 戶外防水型

顯示方式：9寸觸摸彩屏顯示，顯示實時濃度、實時曲線、平均值等參數，linux操作系統

計算方式：煙氣折算方式以基準含氧量折算和以折算系數折算兩種方式

操作系統：linux操作系統或Windows7操作系統,支持windows環境下微機數據庫及通信系統軟件，配

備豐富人機接口，支持鼠標、U盤、鍵盤、觸摸板、打印機等設備

數據存儲：默認SD卡存儲，存儲容量為16G，可選U盤存儲，文件存儲按日建立文件夾，分別存儲每天的測試數據

打印方式：選配內置集成打印機或無線藍牙打印機進行打印

報警方式：選配體式聲光報警器或外置型聲光報警器

VOCs在線污染源監測系統配件清單:

在線監測預處理系統 1套(內含對應氣體檢測儀1臺)

產品說明書 1本

紅外遙控器1個

上位機電腦連接軟件(電子郵件形式免費發送)1份

RS485 modbus(RTU)通信協議(電子郵件形式發送) 1份
